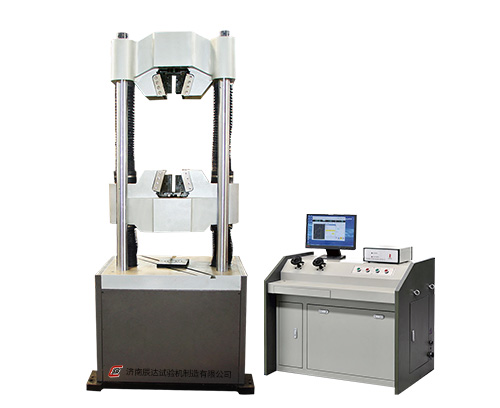

液壓萬能試驗機傳感器的標定

以量程為50kN的傳感器為例，其他量程的傳感器的標定操作雷同。

　　1. 檔（量程）的標定：

　?、? 選擇檔（量程）：

　?、? 示值清零：應在力傳感器不受力的狀態下清零。

　?、? 選擇個標定點10.000kN：用鼠標點擊該行即可。（標定點應按從小到大的順序選擇進行標定）

　　對傳感器施力，用標準測力計測量當前傳感器受力的大?。?/span>

　　當標準測力計顯示當前傳感器受力的大小為10.000kN時，立即點擊標定按鈕。

　?、? 選擇第二個標定點：用鼠標點擊該行即可。

　　對傳感器施力，當標準測力計顯示當前傳感器受力的大小為20.000kN時，立即點擊標定按鈕。

　　⑤. 依次點選標定點30、40、50，按以上步驟將該量程（檔位）標定完畢。

　　2. 第二檔（25kN量程）的標定：

　?、? 選擇第二檔（25kN量程）：

　?、? 示值清零：

　　③. 各標定點的標定方法同檔標定的介紹。

　　3. 其他檔位（量程）的標定：

　　方法同檔。

　　二．引伸計的標定

　　以型號為25/50的引伸計為例：該引伸計的量程為25mm，標距為50mm。

　　其他量程的引伸計的標定操作雷同。

　　1. 檔（量程）的標定：

　　①. 選擇檔（量程）：

　?、? 示值清零：應在引伸計刀口（夾頭）距離為標距時清零。

　　可用引伸計標距儀（或卡尺）固定兩個刀口的位置。

　　③. 選擇個標定點25.0mm：用鼠標點擊該行即可。（應按從小到大的順序選擇標定點進行標定）

　　將刀口間的距離加大25mm，即調整為75mm；

　?、? 依次點選其它標定點，按以上步驟將該量程（檔位）標定完畢。

　　2. 其他檔位（量程）的標定：

　　標定方法同檔（25mm量程）的標定。

　　三．位移的標定：

　　1. 方式1：

　　編碼器脈沖：將相應脈沖參數乘以4后填入即可。

　　編碼器旋轉一圈相當于：如果編碼器固定在絲杠上，編碼器旋轉一圈相當于絲杠推動壓盤（或橫梁）移動了相當于絲杠絲距的位移量，此處填入絲距即可。

　　2. 方式2：

　　如果方式1不能正常完成標定，可采用本方式：

　　①. 將位移清零。

　?、? 移動壓盤（或橫梁），使移動一定距離，用卡尺（或其它測量工具）測量壓盤（或橫梁）實際的移動距離。例如實際測量為100mm，而軟件卻顯示105mm；將相應值填入后點“應用“按鈕即完成標定。
