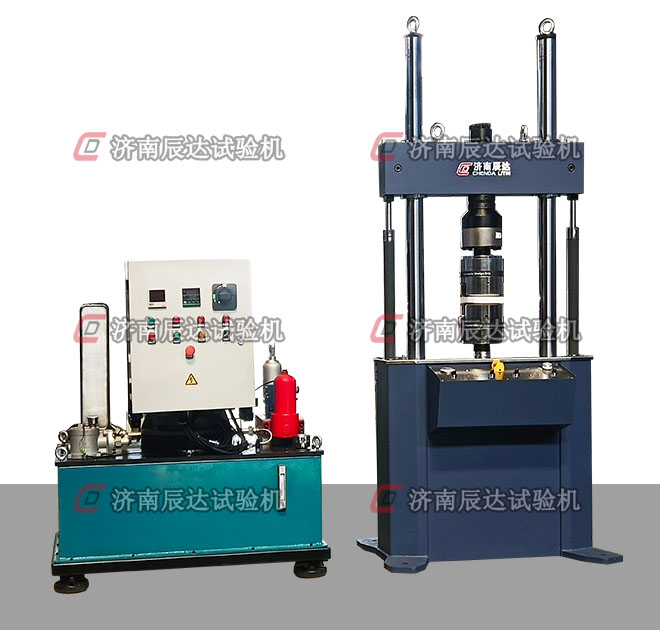

PWS-100微機控制電液伺服動靜萬能（疲勞）試驗機

更新時間：2022-05-26 16:56:05點擊次數：次

產品概述：

PWS-100微機控制電液伺服動靜萬能（疲勞）試驗機（以下簡稱試驗機）由主機（含伺服作動器）、分油站、電液伺服控制器、油水冷卻器、計算機與軟件、管路系統等組成，可應用于各類材料、結構件、部件的動態性能、疲勞以及靜態力學性能試驗。可以進行拉伸、壓縮、動態低周疲勞、程控疲勞、斷裂力學以及靜態的恒變形、恒負荷控制和各種力學性能試驗。配上相應的附件，可以進行疲勞裂紋擴展，模擬實際工況，以及高低溫力學性能試驗。

PWS系列動靜萬能試驗機是航天、航空、交通、冶金、科研院所和大中院校等進行動態測試的理想設備。

本試驗機主要滿足GB/T25917-2010及JB9397-2013相關標準標準中關于力學試驗的檢測。試驗機特點是可以實現較小負荷、高頻率、低消耗，從而縮短試驗時間，降低試驗費用。

試驗機用于進行測定金屬、合金材料及其構件（如操作關節、固接件、螺旋運動件等）在室溫或高低溫狀態下的拉伸、壓縮或拉壓交變負荷的疲勞特性、疲勞壽命、預制裂紋及裂紋擴展試驗。動態疲勞試驗機在配備相應試驗夾具后，可進行正弦載荷下的三點彎曲試驗、四點彎曲試驗、薄板材拉伸試驗、厚板材拉伸試驗、強化鋼條拉伸試驗、鏈條拉伸試驗、固接件試驗、連桿動態疲勞試驗等。

主要技術參數及規格

序號	技術名稱	技術參數
1	最大試驗空間	800×540mm
2	工作臺有效高度	900 mm
4	最大靜態試驗力	100kN
5	最大動態試驗力	+/-100kN
6	試驗力測量范圍	2-100%
7	試驗力示值相對誤差	±1%
8	試驗力動態示值波動度	2%
9	位移示值精度	±0.5% FS
10	位移傳感器量程	150 mm
11	受力同軸度	優于5%
12	作動器行程	±75mm
13	伺服閥級別	2級
14	液壓夾頭壓力	21MPa
18	作動器頻率范圍	0.01-50Hz
19	試驗波形	正弦波、三角波、方波、組合波
20	作動器振幅范圍	±2-±60 mm
22	圓試樣鉗口夾持范圍	φ5-19mm
23	扁試樣鉗口夾持范圍	0-20 mm
24	壓盤直徑	φ100 mm
25	外形尺寸（長×寬×高）	1010×720×2900 mm
26	電源	三相380V,50HZ
27	總功率	32.5kW
28	整機重量	約2000kg
